設備名稱：

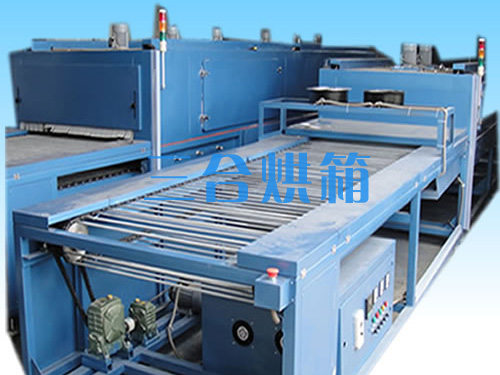

電熱隧道烤箱

電器控制箱位置：

箱體頂部（也可選擇獨立立柜）

設備型號：

SH-TG1

工作溫度范圍：

RT+10~200℃

使用電壓：

380V/N+3+地/50HZ

控溫精度：

±1℃

加熱功率：

15KW/分1組檔位控制

溫度均勻性：

±5℃

鼓風功率：

370W/380V*4組

客戶常用溫度：

80~150 ℃

加熱箱內尺寸：

高H×寬W×長L（mm）

傳送帶尺寸：

高H×寬W×長L（mm）

整機外形尺寸：

高H×寬W×長L（mm）

機臺結構概述：

本產品采用兩側風道出風，側部風道回風循環，采用特氟龍網帶或者鏈條式不銹鋼人字型傳送網帶，比較平整，上料段250 mm，中間加熱烘干段為：20 00×2mm，后面出料段為：2500mm，加熱元件安裝在烘箱側部風道內，循環電機安裝烘箱頂部，可以讓電機壽命延長，進出料口采用高速冷卻風扇加快產品成型。

箱體外壁材料：

1.2mm A3碳鋼冷扎板 板金折彎焊接鉚釘拼接。

箱體風板材料

1.2mm SUS430#不銹鋼鋼板 板金折彎機床沖孔。

箱體風道材料

1.0mm SUS430#不銹鋼鋼板 板金折彎焊接鉚釘拼接。

箱體機架材料：

40*80型材

箱體腳架材料：

40*40型材

底部固定：

采用12個可調整滑輪定位腳。

保溫層厚度及材料：

100K級高密度硅酸鋁纖維填充（保溫層厚度為100mm）。

外箱涂裝材料

防銹處理后，表面覆環保錘紋漆，顏色客戶可指定，建議藍白。

門簾材料：

采用耐高溫硅橡膠。

傳送動力：

采用1500W臺制變頻調速電機。

傳送鏈條：

采用2條1分長軸距碳鋼鏈條。中間穿桿為10mm圓鋼。

變頻器：

采用1：120變頻調速，速, 度范圍：0-100mm/min 。

傳送帶：

, 采用特氟龍網帶或者不銹鋼人字型網格傳送帶，比較平整，容易清潔。

進氣：

3個孔徑60mm。位置在循環電機旁，作為冷風補償進風。

排氣：

1 個孔徑100mm，位置在頂部，手動開關強排風機，廢氣排放到車間外 。

鼓風方式：

強壓循環運風

電機裝置：

3臺1100W/380V長軸電機安裝箱體頂部

風輪材料：

合金風輪

風輪尺寸：

170*290mm

加熱元件：

采用覆套式遠紅外發熱器 (SHEATHED HEATER)無塵化W型不銹鋼管狀電熱發生器，2.5KW/件，總6件，加熱元件總功率15KW，分1組加熱開關，連續使用壽命可達5萬-6萬小時以上

加熱元件數量：

6

加熱元件裝置：

風道

升溫時間：

升溫速度要求2℃/分鐘以上，不能超過10℃/分鐘。

從常溫升溫至60℃，不大于10分鐘，

從常溫升溫至100℃，不大于20分鐘。

測試時須知：測試點應距離內壁材料至少100毫米，距離門簾至少120毫米。測試時間應在到達溫度（恒溫狀態）后至少10-15分鐘。

1.溫 控 儀：

LED/智能/數顯/溫控儀,控溫精度±1℃，帶P.I.D調節，自動恒溫。

2.時間設定裝置：

HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度

時即開始計時，當時間到達所設定范圍后即切斷加熱電源。

3.聲光報警裝置：

APT/AD16型聲光報警裝置，設定時間結束報警提示。

4.控制電路電壓：

220V / 50HZ

5.測溫裝置：

2支不銹鋼鎧甲 PT100電阻溫度傳感裝置，測溫精確±1％FS。

6.保護系統：

漏電保護，斷路保護,電機過載保護，接地保護。

7.斷路器啟動：

帶漏電保護的斷路器啟動，有效保護所有電器元件。

8.SSR固態輸出：

SSR固態輸出，采用（）品牌電氣。

9.開關及指示燈：

采用（正泰）品牌電氣，不易損壞。

10．其它電器元件：

采用（正泰）品牌電氣（全國正泰電器店有售，配件正宗容易采購）。
